Gigabyte B75M-D3V R1.1





Tiến hành đo nhanh các nguồn có 1.5v Ram, PCH 1.05v sụt còn 0.4v, nguồn này được quản lý bởi LM324 cấp từ chân 7, đo nhanh chân 5 Lm324 mất áp
Chân 5 được cấp nguồn từ cầu phân áp R535 và R524 nguồn 2_5LEVEL ( đo nhanh trở kháng chuẩn), đo tại đầu trở R535 mất áp 2_5LEVEL
2_5LEVEL được quản lý bởi Q79 và BC259, kiểm tra nhanh thì tụ BC259 trở kháng thấp(33 ôm) và đây cũng là nguyên do làm mất áp 2_5LEVEL




Tiến hành xả bỏ tụ BC259

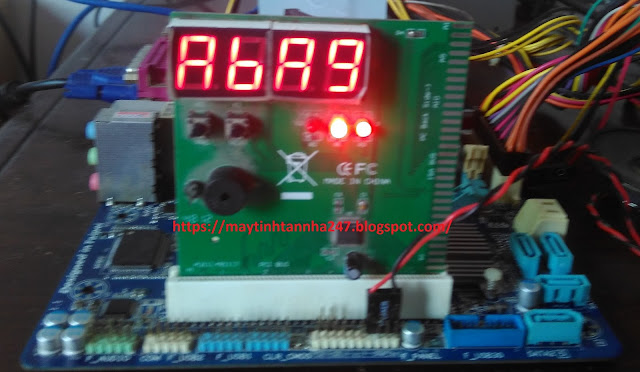

Đã có nguồn PCH, Main boot OK
